나선형 강관파일보강공법 개요
1.나선형 강관파일보강공법의 개요

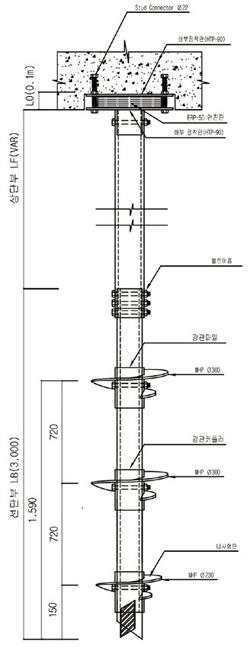

나선형강관파일(MHP공법)은 건축물의 기초공사에 사용되는 파일기초로서 고강도 특수 강관 하부에 나선형판을 장착하여, 특수장비로 회전시켜 설계깊이까지 특수장비로 회전 관입하고, 2차로 강관파일 주변을 그라우팅하는 형식으로 연약지반에서 지지력을 높일 수 있는 기초파일공법이다.

그리고 내진성능이 요구되는 건축물에는 나선형강관파일 기초상부에 면진장치을 정착하여 건축물의 지진대응력을 효율적으로 높일 수 있다.

2.나선형 강관파일보강공법의 특징
1) 내진성능
기초 상부에 면진장치가 부착되어 내진성능이 우수하다.
2) 안정성
나선형강관파일을 회전 관입하고 2차로 기초파일 주변을 그라우팅하여
   마찰지지력이 높게 형성된다.

3) 공기단축
특수장비로 사용하여 시공이 간편하고 공사기간이 단축된다
4) 친환경적
무소음, 무진동으로 비토가 발생하지 않아 친환경적이다..
5) 시공성
물속 및 경사지에서 다양한 각도로 파일시공이 가능하다.
6) 경제성
공장제작으로 시공이 간편하여 공사비가 경제적이다.

3.나선형 강관파일보강공법의 적용
① 건물신축 기초파일
② 공장 및 플랜트시설 기초파일
③ 해양구조물 기 초파일
④ 기울어진 건물 복원 기초보강
⑤ 옹벽, 흙막이 구조물 앵커파일
